Memahami skala pada cetak gambar teknik merupakan hal penting bagi arsitek, engineer, kontraktor, maupun mahasiswa teknik. Skala digunakan untuk memperkecil atau memperbesar ukuran objek pada gambar tanpa mengubah proporsi aslinya. Dengan skala yang tepat, gambar tetap akurat dan mudah dibaca saat dicetak.
Tanpa pengaturan skala yang benar, hasil cetak bisa menyesatkan dan berisiko menimbulkan kesalahan di lapangan.

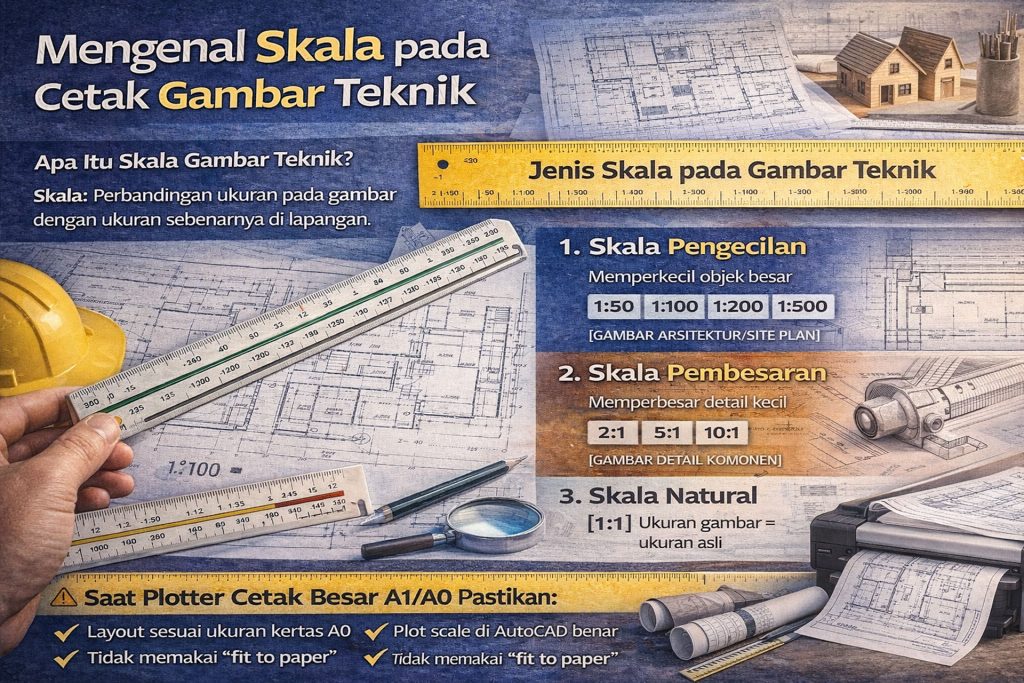

Apa Itu Skala Gambar Teknik?
Skala adalah perbandingan antara ukuran pada gambar dengan ukuran sebenarnya di lapangan. Misalnya, skala 1:100 berarti 1 cm pada gambar mewakili 100 cm (1 meter) pada ukuran asli.
Penggunaan skala memudahkan perencanaan karena objek besar seperti bangunan atau infrastruktur dapat digambar pada kertas dengan ukuran terbatas.
Jenis Skala yang Umum Digunakan
Berikut beberapa skala yang sering digunakan dalam gambar teknik:
1. Skala Pengecilan
Digunakan untuk menggambar objek besar menjadi lebih kecil.
Contoh:
- 1:50
- 1:100
- 1:200
- 1:500
Skala ini umum dipakai pada gambar arsitektur dan site plan.
2. Skala Pembesaran
Digunakan untuk memperbesar detail kecil agar lebih jelas.
Contoh:
- 2:1
- 5:1
- 10:1
Biasanya digunakan pada gambar detail sambungan atau komponen kecil.
3. Skala Natural
Disebut juga skala 1:1, yaitu ukuran gambar sama dengan ukuran asli. Digunakan untuk detail tertentu yang membutuhkan presisi tinggi.
Pentingnya Skala Saat Cetak Plotter
Saat dicetak menggunakan plotter ukuran besar seperti A1 atau A0, skala harus tetap presisi. Kesalahan setting plot bisa menyebabkan ukuran berubah dan tidak sesuai dengan ukuran sebenarnya.
Oleh karena itu, sebelum mencetak, pastikan:
- Layout sudah sesuai ukuran kertas
- Plot scale di AutoCAD/Revit benar
- Tidak menggunakan “fit to paper”
Cara Mengecek Skala Setelah Dicetak
Agar skala benar, lakukan pengecekan berikut:
- Ukur dimensi dengan penggaris skala
- Cek title block dan keterangan skala
- Pastikan tidak ada distorsi saat plotting
Langkah ini penting untuk menghindari kesalahan konstruksi.
Tips Setting Skala Gambar Teknik Sebelum Cetak
Agar hasil presisi, lakukan hal berikut:
- Gunakan template layout standar
- Atur viewport scale sesuai kebutuhan
- Gunakan lineweight berbeda tiap elemen
- Lakukan preview plot
- Simpan file dalam format PDF siap cetak
Solusi Cetak Gambar Teknik Presisi Skala
Skala yang akurat sangat menentukan keberhasilan proyek konstruksi dan desain. Oleh karena itu, proses cetak harus menggunakan mesin plotter profesional dan setting yang tepat.
Di Maxplot Printing, kami menyediakan layanan cetak dengan pengaturan skala presisi, hasil tajam, dan ukuran A2, A1, A0 hingga custom sesuai kebutuhan proyek.
