Memahami standar ketebalan garis pada cetak gambar teknik sangat penting bagi arsitek, engineer, dan mahasiswa teknik. Ketebalan garis (lineweight) digunakan untuk membedakan elemen gambar seperti dinding, dimensi, sumbu, dan detail, sehingga gambar mudah dibaca dan sesuai standar profesional.
Tanpa pengaturan ketebalan garis yang tepat, gambar teknik bisa terlihat membingungkan dan sulit dipahami saat dicetak.
Apa Itu Ketebalan Garis (Lineweight)?
Ketebalan garis adalah ukuran tebal-tipis garis pada gambar teknik yang biasanya diatur dalam satuan mm (milimeter). Lineweight digunakan untuk menunjukkan hierarki visual pada gambar, misalnya objek utama dibuat lebih tebal dibanding garis bantu atau dimensi.
Dalam software CAD seperti AutoCAD, Revit, atau SolidWorks, ketebalan garis diatur melalui layer dan plot style (CTB/STB) sebelum dicetak dengan plotter.

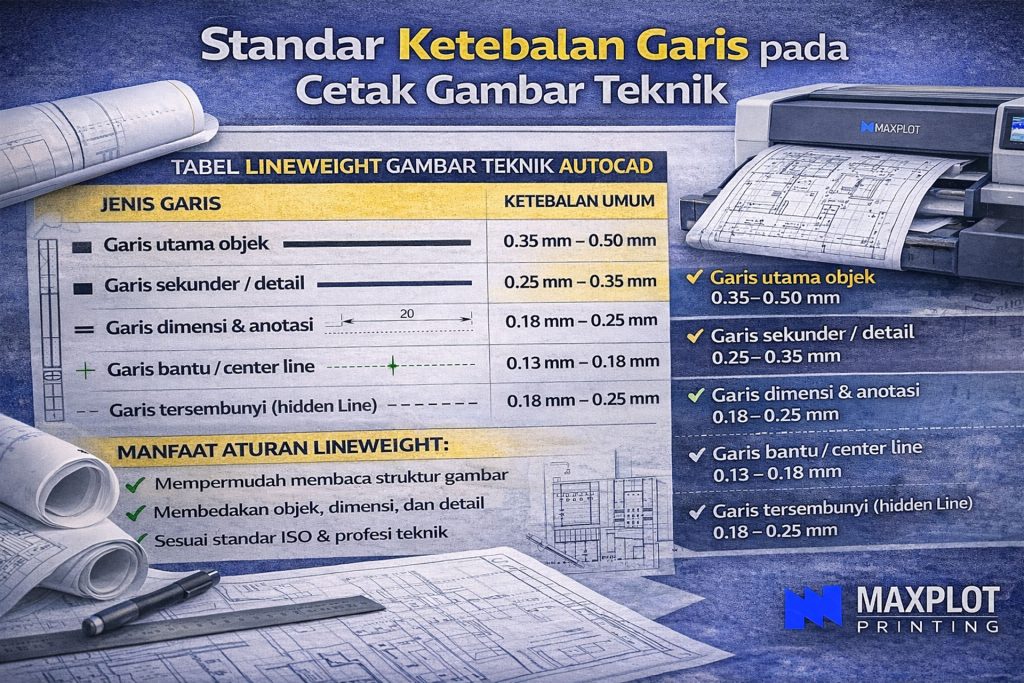

Standar Ketebalan Garis Gambar Teknik
Berikut standar umum ketebalan garis yang sering digunakan (mengacu pada ISO 128 & praktik industri):
| Jenis Garis | Ketebalan Umum |
|---|---|
| Garis utama objek | 0.35 mm – 0.50 mm |
| Garis sekunder / detail | 0.25 mm – 0.35 mm |
| Garis dimensi & anotasi | 0.18 mm – 0.25 mm |
| Garis bantu / center line | 0.13 mm – 0.18 mm |
| Garis tersembunyi (hidden) | 0.18 mm – 0.25 mm |
Ketebalan garis bisa disesuaikan dengan skala gambar, misalnya gambar skala besar (1:50) menggunakan garis lebih tebal dibanding skala kecil (1:200).
Mengapa Ketebalan Garis Penting Saat Dicetak Plotter
Saat gambar dicetak ukuran besar seperti A1 atau A0, perbedaan ketebalan garis membantu pembaca memahami struktur gambar dengan cepat. Garis yang terlalu tipis bisa hilang saat dicetak, sedangkan garis terlalu tebal bisa menutupi detail kecil.
Untuk hasil cetak optimal, pastikan plot style sudah disesuaikan sebelum printing.
Pelajari juga:
👉 Perbedaan Cetak Plotter dan Printer Biasa
👉 Ukuran Kertas A0 A1 A2 untuk Gambar Teknik
Tips Setting Lineweight agar Hasil Cetak Tajam
Agar hasil cetak profesional, lakukan hal berikut:
- Gunakan layer berbeda untuk setiap elemen gambar
- Atur CTB/STB sesuai standar kantor atau proyek
- Gunakan preview plot sebelum cetak
- Hindari semua garis dengan ketebalan sama
- Sesuaikan dengan skala gambar
Solusi Cetak Gambar Teknik Profesional
Pengaturan ketebalan garis yang tepat akan membuat gambar teknik terlihat profesional dan mudah dipahami. Namun, hasil akhir juga sangat bergantung pada mesin plotter dan kualitas media cetak.
