Mengetahui cara convert file AutoCAD ke PDF siap cetak sangat penting bagi arsitek, engineer, dan kontraktor sebelum melakukan proses printing. File PDF lebih stabil, mudah dibuka di berbagai perangkat, dan menghindari perubahan skala atau font saat dicetak.
Dengan pengaturan yang tepat, hasil PDF akan tajam, presisi, dan siap untuk cetak plotter ukuran besar seperti A1 atau A0.

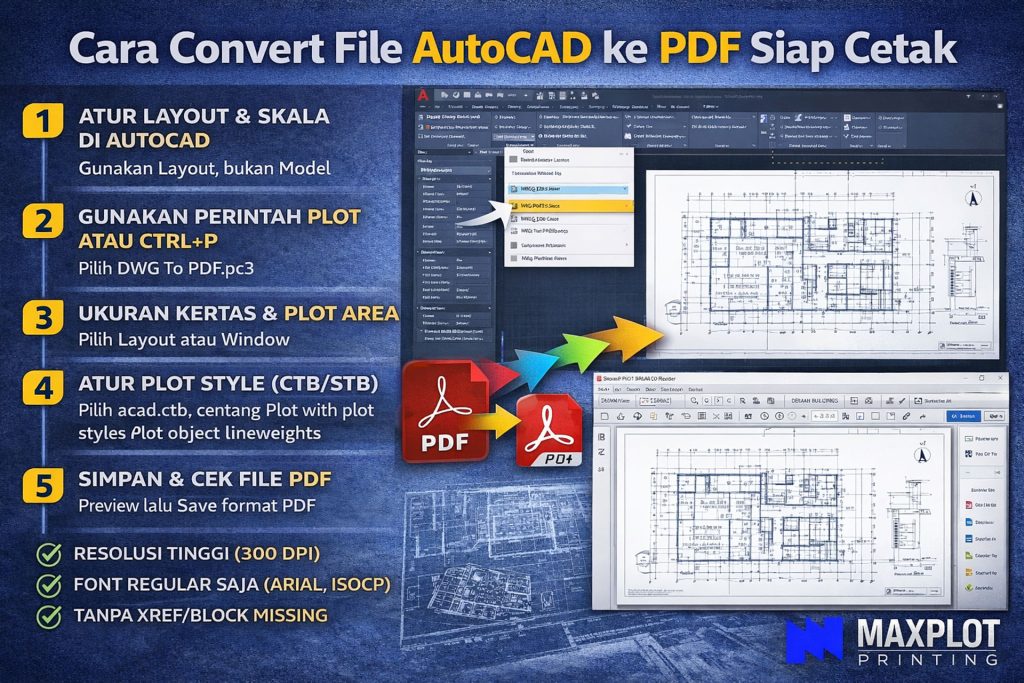

1. Atur Layout dan Skala di AutoCAD
Langkah pertama dalam cara convert file AutoCAD ke PDF siap cetak adalah memastikan layout sudah benar.
Gunakan Layout (Paper Space), bukan Model Space, lalu atur ukuran kertas (A4, A3, A1, atau A0) sesuai kebutuhan.
Pastikan skala sudah tepat, misalnya 1:100 atau 1:200, agar hasil cetak tidak berubah ukuran.
2. Gunakan Perintah PLOT atau Ctrl+P
Tekan Ctrl + P untuk membuka menu Plot.
Pada bagian Printer/Plotter, pilih:
👉 DWG To PDF.pc3
Ini adalah driver bawaan AutoCAD untuk export ke PDF berkualitas tinggi.
3. Pilih Ukuran Kertas dan Plot Area
Di menu Plot, pilih ukuran kertas sesuai kebutuhan, lalu tentukan Plot Area:
- Layout (paling disarankan)
- Window (manual pilih area cetak)
Pastikan opsi Fit to Paper dimatikan jika ingin menjaga skala asli.
4. Atur Plot Style (CTB/STB)
Plot style menentukan ketebalan garis dan warna.
Gunakan file CTB/STB standar agar garis tetap jelas saat dicetak.
Centang juga:
- Plot with plot styles
- Plot object lineweights
5. Simpan dan Cek File PDF
Klik Preview untuk memastikan layout benar, lalu simpan sebagai PDF.
Buka file PDF untuk memastikan teks, garis, dan skala sudah sesuai sebelum dikirim ke percetakan.
Tips Agar PDF Siap Cetak Plotter
- Gunakan resolusi tinggi (300 dpi atau lebih)
- Gunakan font standar (Arial, ISOCP, dll)
- Hindari XREF yang missing
- Simpan PDF tanpa kompresi berlebihan
